【造物人】《可統編》L298N DC馬達驅動模組 步進電機模組 步進馬達 l298 l293d l293 Arduino

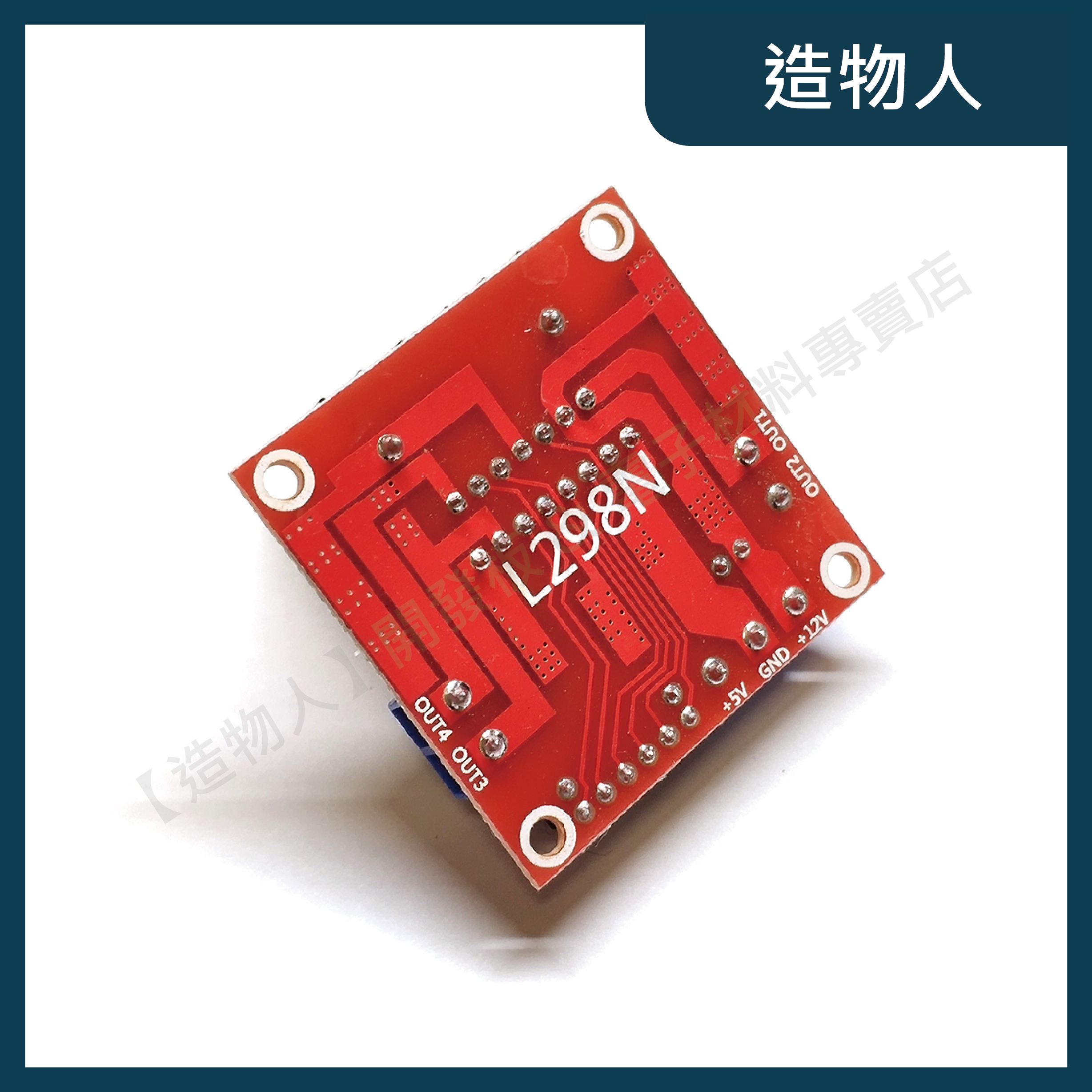

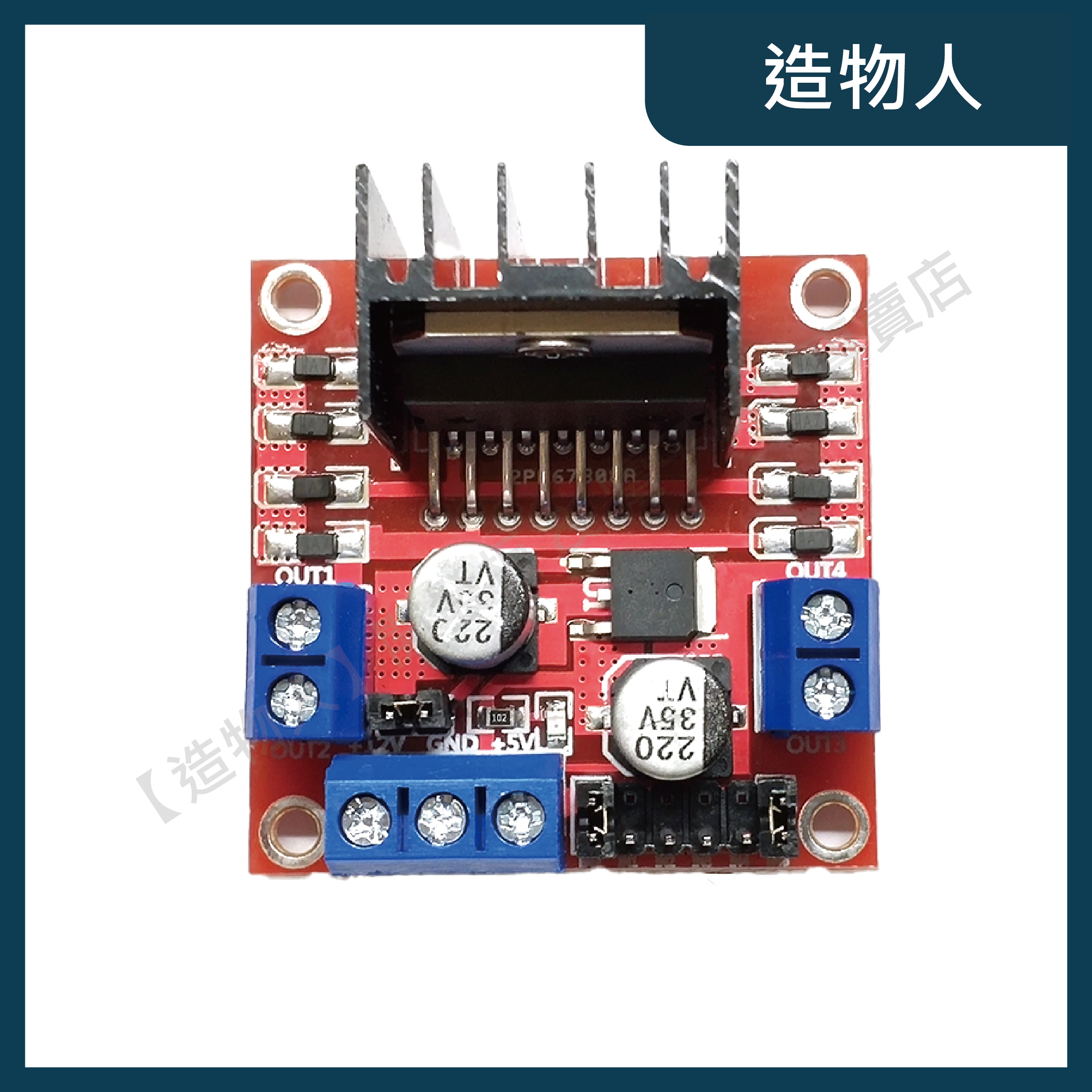

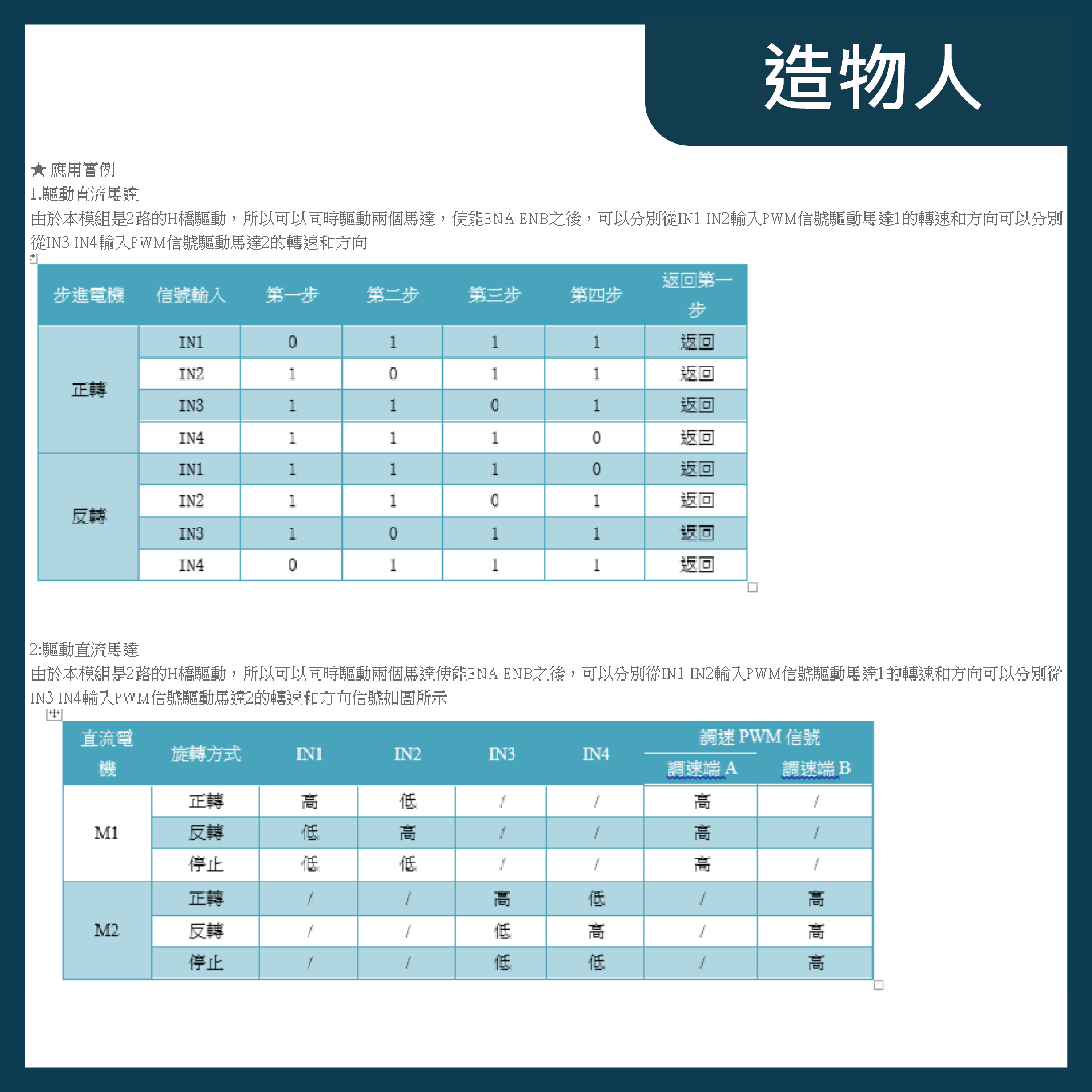

商品狀況:全新包裝 商品介紹: ✅使用ST公司的L298N作為主驅動芯片，具有驅動能力強，發熱量低，抗干擾能力強的特點 ✅使用大容量濾波電容，續流保護二極管，可以提高可靠性 ✅台灣合法登記營業店家，出貨快速有保障 🔻L298N電機驅動板 【尺寸】43mm(長)*43mm(寬)*27mm(高) 【淨重】30g 【工作模式】H橋驅動(雙路) 【主控晶片】L298N 【邏輯電壓】DC 5v 【驅動電壓】DC 5v ~ 35v 【邏輯電流】0 ~ 36mA 【驅動電流】2A(MAX單路) 【最大功率】25W 【存放溫度】-20 ~ +135℃ 【其他介紹】 L298N是ST公司生產的一種高電壓、大電流電機驅動芯片。該芯片採用15腳封裝。主要特點是：工作電壓高，最高工作電壓可達46V；輸出電流大，瞬間峰值電流可達3A，持續工作電流為2A；額定功率25W。內含兩個H橋的高電壓大電流全橋式驅動器，可以用來驅動直流電動機和步進電動機、繼電器線圈等感性負載；採用標準邏輯電平信號控制；具有兩個使能控制端，在不受輸入信號影響的情況下允許或禁止器件工作有一個邏輯電源輸入端，使內部邏輯電路部分在低電壓下工作；可以外接檢測電阻，將變化量反饋給控制電路。使用L298N芯片驅動電機，該芯片可以驅動一台兩相步進電機或四相步進電機，也可以驅動兩台直流電機。 1.此模組可以使用內置的78M05通過驅動電源部分取電工作，但是為了避免穩壓芯片損壞，當使用大於12V驅動電壓的時候，請使用外置的5V邏輯供電。 2.當你的驅動電壓（上圖標識為12V輸入，實際可以接受的輸入範圍是7-12V）為7V -12V的時候，可以使能板載的5V邏輯供電，當使用板載5V供電之後，接口中的+5V 供電不要輸入電壓，但是可以引出5V電壓供外部使用。（這種即為常規應用） 3.當驅動電壓高於12V，小於等於24V（芯片手冊中提出可以支持到35V，但是按照經 驗一般298保守應用最大電壓支持到24V已經很了不起！）時，比如要驅動額定電壓為 18V的電機。首先必須拔除板載5V使能的跳線帽。然後在5V輸出端口外部接入5V 電壓對L298N內部邏輯電路供電。（這種是高壓驅動的非常規應用） ⚠️商品圖片皆為實際拍攝，請勿盜圖！ 👍可開『免用統一發票收據』統編，需要請下單時備註『抬頭與統編』 👍有問題、量大有優惠歡迎聊聊詢問 🚚台灣台南現貨出貨
